Toote kirjeldus

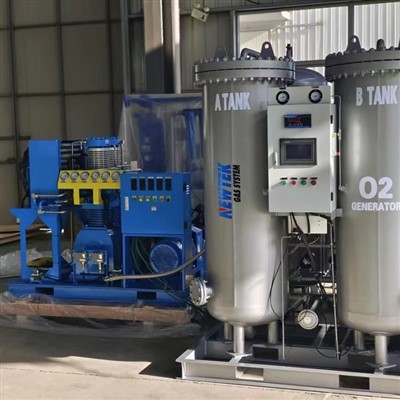

PSA hapniku tootmise tehas on täiustatud hapniku tootmise seade, mis põhineb molekulaarsõela tehnoloogial. Selle peamine põhimõte on kasutada molekulaarsõelte füüsikalisi adsorptsiooni ja desorptsiooni omadusi. Survetingimustes adsorbeerivad molekulaarsõelad selektiivselt õhus olevat lämmastikku, nii et adsorbeerimata hapnikku saab kontsentreerida. Pärast edasist puhastamist vabaneb see kontsentreeritud kõrge puhtusastmega hapnik ja antakse patsientidele hingamiseks. Kui süsteemis on survet vähendatud, vabastab molekulaarsõel varem adsorbeeritud lämmastiku ja suunab selle tagasi atmosfääri. See protsess viiakse läbi vaheldumisi kahe adsorptsioonitorni vahel. Perioodiliste survestamis- ja dekompressioonitsüklite kaudu toodetakse kõrge kontsentratsiooniga hapnikku pidevalt ja stabiilselt, et tagada pidev hapnikuvarustus.

Põhiline tööpõhimõte

Pressure swing adsorption (PSA) põhineb hapniku ja lämmastiku erineval adsorptsioonil molekulaarsõelade abil, mis eraldavad hapniku ja lämmastiku õhus hapniku tootmiseks. Hapniku tootmist saab lõpule viia normaalsel temperatuuril ja madala rõhu tingimustes, madalate kuludega, lihtsa töö ja kiire hapniku tootmisega. See asendas kiiresti pudelis vedela hapniku ja sai oma ohutuse, ökonoomsuse ja mugavusega haiglate hapnikuvarustuse peamiseks seadmeks. PSA-tehnoloogiat on Ameerika Ühendriikides ja Saksamaal kasutusele võetud alates 1970. aastatest. Enamik PSA hapnikugeneraatoreid koosneb õhukompressioonisüsteemist, külmkuivatussüsteemist, hapniku tootmissüsteemist ja juhtimissüsteemist. Selle põhiline tööprotsess on järgmine: õhukompressor surub õhu õhumahutisse, mis kuivatatakse külmkuivati abil. Kokkusurutud ja kuivatatud õhk siseneb hapniku tootmissüsteemi. Hapniku tootmissüsteem kasutab molekulaarsõela hapniku ja lämmastiku adsorptsioonivõime muutmiseks kõrge ja madala rõhu all, et eraldada õhus hapnik ja lämmastik. Adsorptsioonitorni ringluse ajal, kui hapniku kontsentratsioon jõuab üle 90%, hakkab rõhutõstepump automaatselt hapnikku akumulatsioonipaaki suruma ja seejärel saab hapnikku tarnida hapnikku kasutavatesse seadmetesse.

Peamine struktuur

Õhu kokkusurumise süsteem

Õhukompressioonisüsteemi ülesanne on õhu sissehingamine ja filtreerimine, kokkusurumine ja säilitamine ning hapniku tootmissüsteemi puhta õhu ja osarõhu tagamine. Üldine struktuur koosneb õhufiltrist, õhukompressorist ja õhusalvestuspaagist. Sissehingatav õhk filtreeritakse tavaliselt läbi mitme astme, enne kui õhukompressor seda survet avaldab. Surveõhk siseneb õhumahutisse. Selles osas täitub filtriosa suure sissehingatava õhu hulga tõttu kergesti õhus leiduvate lisanditega, põhjustades ummistuse, mille tulemuseks on õhu sisselaskeosa rike ja seega ei tööta kogu masin. Tegelikkuses ei hooldata ega puhastata filtriosa sageli õigeaegselt, mille tulemuseks on seiskamine. Lisaks, kuna õhukompressor töötab kaua, on väga oluline ka selle hooldus. Määrdeõli tuleks sageli vahetada, et vältida masinapea kahjustamist tugeva hõõrdumise tõttu.

Külmkuivatussüsteem

PSA hapnikutootmistehase võtmeosa on molekulaarsõel ja molekulaarsõelal on kõrged nõuded õhuniiskusele. Liiga kõrge õhuniiskuse korral imab molekulaarsõel õhust liiga palju niiskust ning hapniku ja lämmastiku eraldamine ning adsorptsioon ebaõnnestub kiiresti. Seetõttu on ka külmkuivatussüsteem hapnikugeneraatori asendamatu ja oluline osa. Külmkuivatussüsteem jahutab ja kondenseerib suruõhu niiskust ning seejärel tühjendab selle. Suruõhk pärast külmkuivatamist siseneb hapniku tootmise ossa. Praegu jahutatakse peavoolu hapnikugeneraatori külmkuivatusosa külmutusagensiga. Soojusvaheti ja aurusti kaudu suruõhus sisalduv niiskus kondenseerub ja väljub. Niiske suruõhk siseneb esmalt eeljahutuseks soojusvahetisse ja seejärel läbi aurusti. Külmutusagens aurustub ja neelab veelgi õhus oleva soojuse. Suruõhk jahutatakse uuesti ning selles olev niiskus ja õli kondenseeritakse. Jahutatud suruõhk läbib veeseparaatorit, et eraldada õhust kondenseerunud niiskus ja õli. Pärast külmkuivatamist voolab suruõhk läbi soojusvaheti, et jahutada õhukompressorisüsteemi sisendõhu suruõhku ja väljastada see hapniku tootmissüsteemi.

Hapniku tootmissüsteem

Hapniku tootmissüsteem on hapnikugeneraatori põhiosa. Just selles osas saab õhku muuta hapnikuks, mille puhtus on üle 90%, ja seda patsiendile pakkuda. Selle põhiosa on adsorptsioonitorn, lisaks survepump, hapnikupuhverpaak ja mõned mitmesuunalised pöörlevad jaotusventiilid ja muud tarvikud. Enamik hapnikugeneraatoreid on varustatud kahe adsorptsioonitorniga, mis töötavad tsüklis. Külmkuivatussüsteemi poolt saadetud suruõhk voolab läbi adsorptsioonitorni, mis adsorbeerib lämmastikku, nii et väljund muutub kõrge puhtusastmega hapnikuks. Pärast rõhu tõstmist võimenduspumba abil saab hapniku puhverpaagi kaudu otse patsiendile varustada. Praegu kasutavad enamiku hapnikugeneraatorite molekulaarsõelad tseoliidi molekulaarsõelu, mis võivad eelistatavalt adsorbeerida lämmastikku. Lisaks on adsorptsioonitorn varustatud ka kuivatusainega, mis täiendavalt kuivatab ja eemaldab süsinikdioksiidi. Külmkuivatatud õhk siseneb adsorptsioonitorni ning õhus oleva lämmastiku, süsihappegaasi ja väga vähese veeauru adsorbeerib adsorptsioonitorn. Ülejäänud hapnik väljutatakse otse. Pärast dekompressiooni väheneb molekulaarsõela lämmastiku adsorptsioonivõime ja adsorbeeritud lämmastik tühjeneb. Molekulaarsõel võib pärast lämmastiku väljajuhtimist pärast survestamist uuesti lämmastikku adsorbeerida.

Kaks adsorptsioonitorni kordavad vaheldumisi lämmastiku absorptsiooni survestamise / lämmastiku väljalaske dekompresseerimise protsessi ja vajalikku hapnikku toodetakse pidevalt.

Juhtimissüsteem

Juhtsüsteem juhib peamiselt iga komponendi tööjärjestust. Vastavalt iga komponendi töörõhu lävele juhib see õhukompressori, võimenduspumba, külmkuivati ja muude komponentide tööprotseduure. Lisaks pakub see ka kasutajaliidese I/O juhtimist, häire- ja veateavet jne. Tegemist on üldise elektrilise osaga ega erine teistest elektriseadmetest.

Mõned rakendusvaldkonnad

(1) Elektroonika tootmine

Elektroonikatööstuses, eriti pooljuhtide tootmisprotsessis, on PSA (Pressure Swing Adsorption) hapnikugeneraatoritel ülitähtis roll. Pooljuhtide tootmine hõlmab mitut peamist protsessietappi, millel on kõrge puhtusastmega hapniku suhtes ranged nõuded. Näiteks oksüdatsiooniprotsessis tuleb räniplaadi pinnale moodustada ühtlane õhuke oksiidikiht, mis mõjutab otseselt seadme jõudlust ja töökindlust. Puhastusetapil kasutatakse kõrge puhtusastmega hapnikku, et eemaldada räniplaadi pinnalt orgaaniline aine ja osakesed, et tagada seadme puhtus ja vältida defekte järgnevates protsessides. Elektrooniliste komponentide töötlemisprotsessid, nagu keemiline aurustamine-sadestamine (CVD) ja füüsiline aurustamine-sadestamine (PVD), nõuavad samuti stabiilset ja kõrge puhtusastmega hapnikuvarustust. PSA hapnikugeneraatorid suudavad neid vajadusi pidevalt rahuldada ja tagada protsessi ajal täpse atmosfääri juhtimise, parandades seeläbi toote konsistentsi ja kvaliteeti. Lisaks muudab PSA hapnikugeneraatorite kõrge efektiivsus ja ökonoomsus need ideaalseks valikuks pooljuhtide tootmisettevõtetes. Sisemiselt rajatud hapnikutootmissüsteem vähendab sõltuvust välistarnetest, vähendab logistikakulusid ja tarneahela riske ning suudab hapniku tootmist paindlikult kohandada, et tulla toime tootmise kõikumisega ja vastata suurtootmise vajadustele.

(2) Toidu- ja joogitööstus

Toidu- ja joogitööstuses kasutatakse toiduainete säilitamise protsessis laialdaselt PSA (Pressure Swing Adsorption) hapnikugeneraatoreid. Nende peamine ülesanne on pakkuda kõrge kontsentratsiooniga hapnikku, et pikendada toidu säilivusaega. Kaasaegses toiduainete pakendamise tehnoloogias võib kõrge puhtusastmega hapniku kasutamine pakendamiseks tõhusalt pidurdada anaeroobsete bakterite kasvu ja aeglustada toidu oksüdatsiooniprotsessi, säilitades seeläbi toidu värskuse ja toiteväärtuse. Näiteks kiirestiriknevate toiduainete, nagu värske liha, puuviljad, köögiviljad ja piimatooted, säilivusaega saab pärast kõrge kontsentratsiooniga hapnikuga töötlemist oluliselt pikendada. Lisaks saab PSA hapnikugeneraatorite kasutamine tagada hapniku puhtuse ja kontsentratsiooni stabiilsuse pakkimisprotsessi ajal, vältides sellega traditsiooniliste meetodite puhul esineda võivaid hapnikukontsentratsiooni kõikumisi ning parandades veelgi toidu ohutust ja kvaliteeti. Toiduainete ja jookide tootmisliinil ei paranda PSA hapnikugeneraatorid mitte ainult toodete säilivusaega, vaid aitavad ettevõtetel parandada tootmise efektiivsust ning vähendada kadusid ja kulusid. Samal ajal parandab kõrge kontsentratsiooniga hapniku pakendamise tehnoloogia ka toodete turu konkurentsivõimet ja rahuldab tarbijate nõudlust kvaliteetse toidu järele.

(3) Allveelaevad ja sukeldumisvarustus

Allveelaevades ja sukeldumisvarustuses on PSA (Pressure Swing Adsorption) hapnikugeneraatorite kasutamine ülioluline, peamiselt selleks, et tagada meeskonnaliikmete ja sukeldujate piisav hapnikuvarustus suletud keskkonnas. Allveelaevadel on meeskonnaliikmete üks suurimaid väljakutseid piisava hapnikutaseme säilitamine pikaajalise sukeldumise ja allveeoperatsioonide tõttu. Traditsioonilised hapnikuvarustusmeetodid põhinevad tavaliselt suures koguses kokkusurutud hapniku säilitamisel, mis mitte ainult ei võta väärtuslikku ruumi, vaid kujutab endast ka teatud ohutusriske.

PSA hapnikugeneraatorid eraldavad hapnikku ümbritsevast õhust, et tagada pidev, stabiilne ja tõhus viis hapniku tootmiseks, parandades oluliselt allveelaeva autonoomset võitlusvõimet ja ohutust. Sukeldumisvarustuse puhul, eriti pikaajalistel veealustel operatsioonidel ja süvamere uurimisel, mängivad võtmerolli ka PSA hapnikugeneraatorid. Kui sukeldujad töötavad kinnises sukeldumiskellas või sukeldumisülikonnas, piiravad traditsioonilised hapnikuballoonid oma tööaega hapnikuvaeguse tõttu, samas kui PSA hapnikugeneraatorid suudavad hapnikku genereerida reaalajas, tagades sukeldujatele pideva hapnikuvarustuse kogu missiooni vältel, mis pikendab oluliselt. veealune tööaeg ning töö efektiivsuse ja ohutuse parandamine. Lisaks muudab PSA hapnikukontsentraatorite kaasaskantavus ja kõrge efektiivsus need kaasaegse sukeldumisvarustuse oluliseks osaks. Neid kasutatakse laialdaselt sõjalises sukeldumises, süvamere uurimises, mereehituses ja muudes valdkondades, edendades sukeldumistehnoloogia arendamist ja rakendamist. Seetõttu ei lahenda PSA hapnikukontsentraatorite rakendamine allveelaevades ja sukeldumisvarustuses mitte ainult hapnikuvarustuse probleemi, vaid parandab ka üldise töö ohutust ja tõhusust, muutudes nendes valdkondades asendamatuks tehniliseks varustuseks.

KKK

K: Kuidas see seade töötab?

V: See seade kasutab hapniku õhust eraldamiseks peamiselt rõhumuutuse adsorptsioonitehnoloogiat. See töötab kahe peamise adsorptsioonitorni kaudu, mis on täidetud spetsiaalsete adsorptsioonimaterjalidega. Kui õhk surutakse kokku ja suunatakse esimesse adsorptsioonitorni, adsorbeerib adsorptsioonimaterjal selektiivselt lämmastikku, võimaldades hapnikul läbi pääseda. Teatud aja möödudes adsorbeerub tornis olev lämmastik täielikult ja seadmed lülituvad sama protsessi jaoks teise torni. Esimene torn regenereeritakse, see tähendab, et adsorbeeritud lämmastik vabaneb ja on järgmiseks tsükliks valmis. Selle protsessiga saavutatakse stabiilne ja tõhus hapniku tootmine kahe torni vaheldumisi kasutades.

K: Kui puhas on hapnik selles seadmes?

V: See seade suudab tavaliselt pakkuda kuni 95–99% puhast hapnikku. Spetsiifiline hapniku puhtus sõltub seadme mudelist ja konfiguratsioonist. Enamik seadmete standardkonfiguratsioone suudab stabiilselt tagada umbes 93% kuni 95% hapniku puhtuse, samas kui mõned tipptasemel mudelid suudavad saavutada kõrgemaid puhtusnõudeid. Seadme valimisel saate valida sobiva puhtuse taseme, mis vastab erinevatele rakendusstsenaariumidele, nagu meditsiiniline, tööstuslik või muu spetsiifiline kasutus vastavalt tegelikele rakendusvajadustele.

K: Kui keeruline on seda seadet hooldada?

V: Seda tüüpi seadmeid on suhteliselt lihtne hooldada, kuid selle normaalse töö tagamiseks on vaja regulaarset kontrolli ja hooldust. Üldiselt on iga 6–12 kuu tagant vajalik põhjalik kontroll, mis hõlmab adsorbeeriva materjali vahetamist või puhastamist, kompressori ja filtri kontrollimist ning süsteemi tiheduse kontrollimist. Lisaks tuleb seadmeid regulaarselt puhastada, et tolm ja lisandid ei mõjutaks jõudlust. Seadmete hooldusjuhendis on toodud konkreetsed hooldustsüklid ja -etapid. Seadme optimaalse töö tagamiseks võite järgida tootja soovitusi või teha koostööd professionaalse teenindusmeeskonnaga.

K: Mis on seadmete energiatarve?

V: Selle seadme energiatarbimine sõltub selle konstruktsiooni spetsifikatsioonidest ja tootmisvõimsusest. Üldiselt on kaasaegsete seadmete energiatõhusus oluliselt paranenud ja nende energiatarbimine on väiksem kui traditsioonilistel hapnikutootmismeetoditel. Seadmete energiatarbimine hõlmab peamiselt suruõhu energiatarbimist ja süsteemi tööks kuluvat voolu. Enamik seadmeid tarbib tegelikul kasutamisel energiat mitu kilovatt-tundi tunnis. Energia eritarbimise andmeid saab seadmete tehnilistest kirjeldustest. Energiakasutuse optimeerimiseks on väga oluline valida energiasäästlikud seadmed ja mõistlikud töörežiimid, mis ei vähenda mitte ainult elektrikulusid, vaid vähendavad ka seadmete üldisi kasutuskulusid.

K: Millised on seadmete paigaldamise nõuded?

V: Seda tüüpi seadmete paigaldusnõuded hõlmavad head ventilatsiooni, stabiilset toiteallikat ja sobivat ruumi. Paigaldamisel peate tagama, et seadmete asukoht vastaks tootja poolt ette nähtud tehnilistele näitajatele, näiteks piisava ruumi ümber seadme hoolduseks ja kasutamiseks. Kuigi seadmete põhipaigalduse saavad lõpetada kvalifitseeritud tehnikud, on süsteemi parima jõudluse ja ohutuse tagamiseks soovitatav seadmete paigaldamiseks ja silumiseks palgata professionaalid. Professionaalid saavad tagada, et kõik ühendused on õiged, süsteem töötab tõrgeteta ning teostada vajalikku seadistamist ja silumist vastavalt konkreetsetele vajadustele.

K: Mitu aastat on selle seadme kasutusiga?

V: Seda tüüpi seadmete kasutusiga on tavaliselt umbes 10–15 aastat ning konkreetne kasutusiga sõltub seadmete kasutussagedusest, hooldusest ja töökeskkonnast. Seadmete kasutusea pikendamiseks on soovitatav järgida tootja poolt antud hooldus- ja hooldusjuhiseid, sh regulaarselt kontrollida ja vahetada filtrielemente, hoida seadmed puhtana ning õigeaegselt kõrvaldada võimalikud rikeed. Lisaks on nende kasutusea pikendamisel olulised tegurid ka mõistlik töö ja seadmete liigse koormuse vältimine. Kvaliteetsete seadmete ja tarvikute valimine ning õigeaegne professionaalne hooldus aitab säilitada seadmete stabiilset jõudlust ja vältida varajasi tõrkeid.

K: Millised on seda tüüpi seadmete ostu- ja kasutuskulud? Kas on mingeid kulude kokkuhoiu eeliseid?

V: Seda tüüpi seadmete ostmine on tavaliselt kallim, kuid see võib pikas perspektiivis oluliselt vähendada hapnikuvarustuse kulusid. Esialgne investeering seadmetesse taastub mõne aasta jooksul tänu madalamatele hapniku hankimiskuludele võrreldes traditsiooniliste hapnikuballoonide või vedela hapniku süsteemidega. Tegevuskulud sisaldavad peamiselt elektritarbimist ja regulaarseid hoolduskulusid. Kaasaegsed seadmed võivad tõhusa energiakasutuse ja optimeeritud tootmisprotsesside kaudu vähendada elektritarbimist ja tegevuskulusid. Seadmete pikaajalisest kasutamisest tulenev kulude kokkuhoid võib muuta selle majanduslikult soodsamaks, eriti rakendusstsenaariumide puhul, mis nõuavad pidevalt suures koguses hapnikku.
